Гайки типоразмеры

Гайки могут иметь различную форму. По форме их называют шестигранными, квадратными и круглыми. Купить Гайки можно нормальной, повышенной и грубой точности. Наш магазин продает гайки основных типоразмеров и форм.

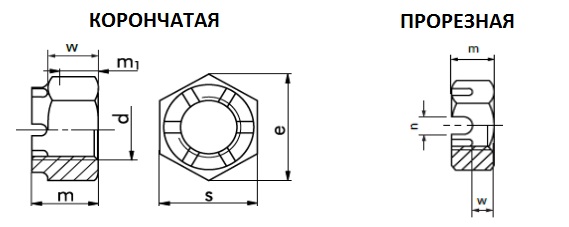

В зависимости от назначения и условий эксплуатации мы предлагаем купить шестигранные, шестигранные прорезные и корончатые, гайки-барашки, круглые шлицевые, колпачковые, квадратные и др. Наиболее часто применяют гайки шестигранные, выпускаемые в следующих типоразмерах.

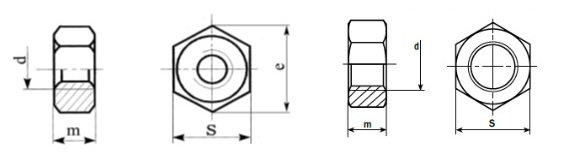

ГАЙКА ШЕСТИГРАННАЯ НОРМАЛЬНАЯ

Гайка шестигранная нормальная

№	d       резьба			m высота		S        ключ		e						Примечание
п/п
1	М4×0,7			3		7								нормальная
2	М5×0,8			4		8								нормальная
3	М6×1,0			5		10								нормальная
4	М7×1,0			5		11								нормальная
5	М8×1,0			7		12				10,9				шатунная
6	М8×1,25			11		13								обмед., с пояском
7	М8×1,25			11		13								латунь, нормальная
8	М8×1,25			7		13								нормальная
9	М9×1,0			8		14				10,9				шатунная
10	М10×1,0			8		14								обмеднённая.
11	М10×1,0			8		17								обмеднённая, норм.
12	М10×1,25													с пояском, опор кулачк
13	М10×1,25			11		14								обмед., с пояском
14	М10×1,25			8		17								обмеднённая, норм.
15	М10×1,5			8		17								обмеднённая, норм.
16	М10×1,0			8		17								нормальная
17	М10×1,25			8		17								нормальная
18	М10×1,25			8		17								латунь, нормальная
19	М10×1,5			8		17								латунь, нормальная
20	М10×1,5			8		17								нормальная
21	М12×1,25			10		19								нормальная
22	М12×1,5			7		19								низкая
23	М12×1,5			10		19								нормальная
24	М12×1,5			10		19								высокая
25	М14×1,5			13		22								нормальная
26	М16×1,0			8		24								низкая
27	М16×1,5			11		27								с пояском  (забивная)
28	М16×1,5			13		24								низкая
29	М16×1,5			8		24								низкая
30	М16×1,5			8		24								левая, обмед. низкая
31	М18×1,5			15		27
32	М18×1,5			17		27								с пояском  (забивная)
33	М18×1,5			17		27								левая, с пояском (заб.)
34	М20×1,5			16		30								нормальная
35	М22×1,5			20		27								накидная, нормальная
36	М24×1,5			28		36								стремянки, зад, рессор
37	М30×1,5			21		33								колеса, нормальная
38	М30×1,5			21		33								колеса, левая
39	М33×1,5			16		46								с пояском  (забивная)

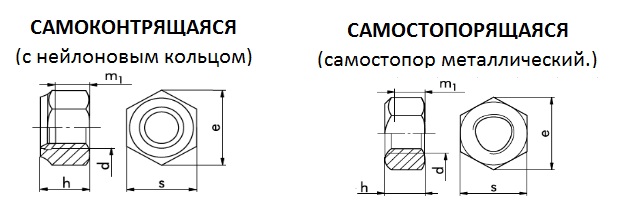

ГАЙКА ШЕСТИГРАННАЯ САМОКОНТРЯЩАЯСЯ (САМОСТОПОРЯЩАЯСЯ)

Гайка шестигранная самокотрящаяся (самостопорящаяся)

№	d       резьба			h высота		S        ключ		e						Примечание
п/п
1	М5×0,8			7		8								с нейлоновым кольцом
2	М6×1,0			8		10								с нейлоновым кольцом
3	М8×1,25			9		13								самостопор метал.
4	М8×1,25			11		13								с нейлоновым кольцом
5	М10×1,0			12		17								с нейлоновым кольцом
6	М10×1,25			12		17								с нейлоновым кольцом
7	М10×1,25			11		17								самостопор метал.
8	М10×1,5			10		17								с нейлоновым кольцом
9	М12×1,25			10		19								с нейлоновым кольцом
10	М12×1,25			15		19								самостопор метал.
11	М12×1,5			12		19								с нейлоновым кольцом
12	М12×1,75			12		19								с нейлоновым кольцом
13	М14×1,5			17		22								с нейлоновым кольцом
14	М14×1,5			15		22								самостопор метал.
15	М14×2,0			14		22								с нейлоновым кольцом
16	М14×2,0			14		22								самостопор метал.
17	М16×1,5			11		24								с нейлоновым кольцом
18	М16×1,5			16		24								самостопор метал.
19	М16×2,0			16		24								с нейлоновым кольцом
20	М18×2,5			18		27								с нейлоновым кольцом
21	М20×1,5			17		30								самостопор метал.
22	М22×1,5			20		32								самостоп., плав. шайба
23	М22×1,5			26		32								самостопор, фланец Ǿ42
24	М24×1,5			20		35								самостоп., плав. шайба

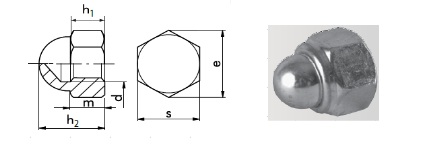

ГАЙКА ШЕСТИГРАННАЯ ГЛУХАЯ (КОЛПАЧКОВАЯ)

Гайка шестигранная глухая(колпачковая)

№	d       резьба			h2 высота		S        ключ		e						Примечание
п/п
1	М4×0,7			6		5,5
2	М6×1,0			19		10
3	М6×1,0			19		10								нержавейка
4	М8×1,25			15		13
5	М8×1,25			15		13								нержавейка
6	М10×1,25			19		17
7	М10×1,5			19		17								нержавейка
